ASTM B 232

El ACSR / Conductor de aluminio con refuerzo de acero esta hecho a través Alambre de aluminio, cables de aluminio y usa una línea principal de transmisión de poder. Es la parte de interior del corazón de acero, los cables de aluminio van trenzados alrededor del cable central en forma de espiral y de acuerdo a ciertas reglas. El núcleo de acero se usa para mejorar la fuerza del ACSR.

Aplicación
Estándar
Construcción
Parámetro

Aplicación

Con una estructura sencilla, el Conductor de aluminio con refuerzo de acero es fácil de configurar y mantener, bajos costos en el mercado y alta capacidad de transmisión. Es una desventaja para este ACSR que vaya a ser puesto a través de un valle o un río o bajo otras condiciones geográficas especiales.

El ACSR tiene la ventaja de tener conductibilidad eléctrica de sonido, alta resistencia mecánica, alta capacidad de extensión, etc. La distancia puede ser prolongada. Este, es usado para líneas de transmisión de potencia y con vario niveles de voltaje, los cuales juegan un rol importante in el campo de la transmisión de electricidad.

Estándar

ASTM B 232, BS 215 Parte 2, IEC 61089, DIN 48204, etc.

Construcción

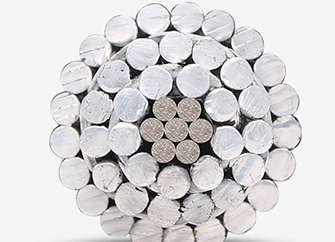

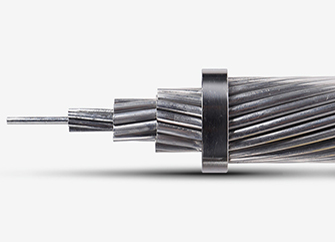

ACSR es un conductor encallado en una posición concéntrica en un el cual consiste en un cable de un solo núcleo o un trenzado central con núcleo de acero con una o mas capas de alambre de aluminio trenzado 1350 H19. Los cables de alma de acero, están protegidos de corrosión por medio de un galvanizado, Alambre con aleación de acero o zinc-5%, aluminio con recubrimiento de aleación de metal. Estándares, alto, extra y acero de alta resistencia están también disponibles.

Parámetro

ACSR / Conductor de aluminio con refuerzo de acero, ASTM B 232

Código nombre	Área				Trenzado		Diámetro total Aprox.	Peso			Carga de rotura nominal	D.C. Resistencia 20℃	Longitud estándar
Código nombre	Nominal	Aluminio	Acero	Total	Aluminio	Acero	Diámetro total Aprox.	Aluminio	Acero	Total	Carga de rotura nominal	D.C. Resistencia 20℃	Longitud estándar
	AWG o MCM	mm2	mm2	mm2	mm	mm	mm	kg/km	kg/km	kg/km	kN	ohm/km	m±5%
Pavo	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24	2.1586	3000
Cisne	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32	1.3557	3000
Cisne	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	42	100	10.53	1.3557	3000
Gorrión	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7	0.8535	3000
Sparate	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11	0.8535	2500
Pechirrojo	1	42.39	7.1	49.49	6/3.00	1/3.00	9	116	55	171	15.85	0.6767	2500
Cuervo	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	69	216	19.32	0.5364	2000
Codorniz	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23.62	0.4255	3000
Paloma	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2500
Pingüino	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2000
WAXWING	266.8	135.16	7.48	142.64	18/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3500
Perdiz	266.8	135.16	22	157.16	26/2.57	7/2.00	16.28	374	172	546	50.29	0.2143	2500
Avestruz	300	152	24.71	176.71	26/2.73	7/2.12	17.28	421	193	614	56.52	0.1906	3000
Merlín	336.4	170.45	9.48	179.93	18/3.47	1/3.47	17.35	470	74	544	38.23	0.1691	2000
Pardal	336.4	170.45	27.81	198.26	26/2.89	7/2.25	18.31	472	217	689	62.71	0.1699	2500
Oriol	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	311	784	77.27	0.1704	3000
Herrerillo	397.5	201.42	11.16	212.58	18/3.77	1/3.77	18.85	555	87	642	43.99	0.1431	2500
BRANT	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2000
Ibis	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2500
Alondra	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69	0.1442	2500
Pelicano	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2000
FLICKER	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	245	915	76.66	0.1199	3000
Halcón	477	241.68	39.42	281.1	26/3.44	7/2.67	21.79	670	308	978	86.65	0.1199	2000
Gallina	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1112	105.34	0.1201	2000
Águila	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2000
Perico	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	286	1067	88.22	0.1027	3000
Paloma	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	359	1140	101.03	0.1027	3000
Águila	556.5	282	65.81	347.81	30/3.46	7/3.46	24.21	783	515	1298	122.92	0.103	3500
Pavo	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	849	311	1160	95.88	0.0945	3000
Pichón	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	390	1240	108.14	0.0945	3000
Pato de madera	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	560	1411	128.84	0.0947	3000
Cerceta	605	306.58	69.87	376.45	30/3.61	19/2.16	25.24	851	548	1399	133.59	0.0947	2000
KINGBIRD	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1028	69.55	0.08945	2000
Cuervo merendero	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	326	1219	100.83	0.08989	2500
Piñonero	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15	893	409	1302	111.8	0.08989	3000
SCOTER	636	322.26	75.22	397.48	30/3.70	7/3.70	25.88	895	589	1484	135.44	0.09011	3000
Garceta	636	322.26	73.55	395.81	30/3.70	19/2.22	25.9	894	576	1470	140.3	0.09011	3000
Lagartija	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	70	958	60.52	0.08945	2000
Flamenco	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	342	1278	105.66	0.08577	2500
Alcatraz	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	429	1365	117.33	0.08577	2500
Cigoñuela	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1005	367	1372	113.35	0.07989	2000
Estornino	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1005	461	1466	125.91	0.07989	2500
Ala roja	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1006	647	1653	153.94	0.08009	2000
Golondrina de mar	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1116	217	1333	97.37	0.07191	2500
Cóndor	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1116	408	1524	124.45	0.07191	3000
Cucú	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1116	408	1524	123.94	0.07191	2000
Pato	795	402.84	65.61	468.35	26/4.44	7/3.45	28.11	1116	512	1628	139.92	0.07191	2000
Gallina de agua	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1110	88	1198	74.34	0.07156	3000
Anadón	795	402.84	91.87	494.71	30/4.14	19/2.48	28.96	1119	719	1838	171.18	0.07208	2500
Rubicundo	900	456.06	31.54	487.6	45/3.59	7/2.40	28.73	1263	247	1510	108.96	0.06351	2000
Canario	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1263	461	1724	140.95	0.06351	2000
Carril	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1339	262	1601	115.63	0.05992	2000
Aullante	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1333	105	1438	87.66	0.05962	2500
Cardenal	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1339	490	1829	149.36	0.05992	2500
ORTLAN	1033.5	523.68	36.19	559.87	45/3.85	7/2.57	30.81	1451	283	1734	123.1	0.05531	2000
TANGER	1033.5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1443	113	1556	94.93	0.05504	2000
Zarapito	1033.5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1451	530	1981	161.8	0.05531	2000
Arrendajo	1113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1563	385	1948	132.63	0.05136	2500
Pinzón	1113	563.93	71.55	635.48	54/3.65	19/2.19	32.85	1570	580	2150	174.41	0.05161	2000
Verderón	1192.5	604.26	41.55	645.81	45/4.14	7/2.76	33.12	1674	327	2001	141.79	0.04793	2500
Estornino	1192.5	604.26	76.58	680.84	54/3.77	19/2.27	33.97	1682	600	2282	186.38	0.04817	2000
Bitor	1272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1785	349	2134	151.48	0.04494	2500
Faisán	1272	644.51	81.68	726.19	54/3.90	19/2.34	35.1	1795	638	2433	194	0.04516	2000
Alondra	1272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1777	140	1917	115.85	0.04472	2000
DIPPER	1351.5	684.84	47.1	731.94	45/4.40	7/2.92	35.16	1898	368	2266	160.7	0.0423	2000
Martín	1351.5	684.84	86.71	771.55	54/4.02	19/2.41	36.17	1906	679	2585	206.05	0.0425	2000
Pájaro bobo	1431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2009	393	2402	170.71	0.03994	2000
Chorlito	1431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2019	719	2738	218.24	0.04013	2500
Trepatroncos	1510.5	765.35	52.9	818.25	45/4.65	7/3.10	37.2	2120	414	2534	177.89	0.03784	2000
Loro	1510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2131	759	2890	230.2	0.03802	2000
Avefría	1590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2232	435	2667	187.02	0.03595	2000
Halcón	1590	805.68	102.13	907.81	54/4.36	19/2.62	39.26	2243	799	3042	242.55	0.03613	2000
ALTA RESISTENCIA TRENZADO
Urogallo	80	40.52	14.13	54.65	8/2.54	1/4.24	9.32	112	110	222	23.6	0.7115	2500
Petrel	101.8	51.61	30.06	81.67	12/2.34	7/2.34	11.71	143	235	378	41.75	0.5613	2000
MINORCA	110.8	56.13	32.77	88.9	12/2.44	7/2.44	12.22	156	256	412	51.25	0.5161	2000
Liorna	134.6	68.19	39.81	108	12/2.69	7/2.69	13.46	189	311	500	61.7	0.4248	2000
Guinea	159	80.58	46.97	127.55	12/2.92	7/2.92	14.63	223	367	590	72.55	0.3595	2000
Charadrio	176.9	89.48	52.19	141.67	12/3.08	7/3.08	15.42	248	409	657	78.5	0.3237	2000
DORKING	190.8	96.71	56.39	153.1	12/3.20	7/3.20	16.03	268	441	709	84.8	0.2995	3000
Brahma	203.2	102.97	91.87	194.84	16/2.86	19/2.48	18.14	285	722	1007	128.8	0.2813	2500
COCHIN	211.8	107.1	62.45	169.55	12/3.37	7/3.37	16.84	297	488	785	93.9	0.2705	3000
