Cable aislado en PVC
Chatear en líneaCable aislado en PVC pertenece a la series cables eléctricos, usado para la colocación en lugares fijos. Es usado como conectores de manejo, iluminación, equipos eléctricos, instrumentos y equipos de telecomunicación con voltajes por debajo de 450/750V (U0/U). Algunos de los cables plásticos son usados para equipos con AC índice de voltaje por debajo de 300/300V.
Construcción

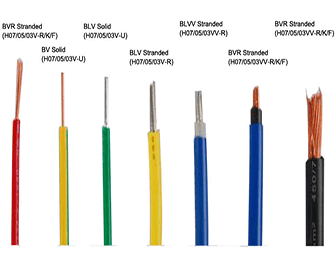

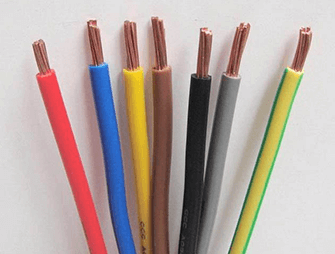

Acorde al tipo de conductor, incluyendo el conductor sólido (Cable aislado en PVC eléctrico, Cable aislado en PVC trenzado, Cable aislado en PVC flexible con diferentes colores). De acuerdo a la forma, incluyendo el cable plano, cable redondo, etc. Estos se encuentran en diferentes colores. De acuerdo con el color del núcleo, incluyendo el color único del núcleo, cable de núcleos múltiples (con diferentes colores).
Empaque

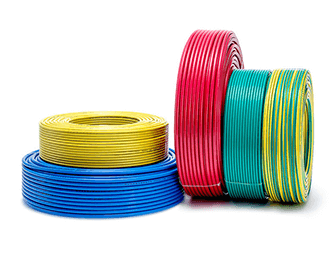

El Cable aislado en PVC viene con tambor y bobina.
Como profesionales fabricante y distribuidor de PVC en China, proveemos un rango comprehensivo de cables que incluyen Conductor aislante para líneas eléctricas aéreas , Cable eléctrico aislado en XLPE, Cable flexible con cubierta de goma y más. Además, también ofrecemos un amplia selección de conductores desnudos, tales como: Conductor de aleación de aluminio, ACSR y Cable de aluminio revestido de acero / Alumoweld .
Parámetro
| Tipos | Nombres | Lugar de posición y requerimientos | Temperatura a largo plazo de trabajo (℃) |
| 227IEC01/05 BV BLV | Conductor de cobre, cable aislado en PVC | Colocación interior fija, conductores, etc. | 70 |
| conductor de Aluminio, cable aislado en PVC | |||
| 227IEC07 BV-90 | Resistencia al calor en conductores de cobre, cable aislado en PVC a 90℃ | Principalmente se coloca en ambientes de alta temperatura y puede ser puesto en conductos interiores. | 90 |
| BVR | Conductor de cobre, cable aislado flexible en PVC | Para colocación en lugares permanentes donde la flexibilidad es requerida. | 70 |
| 227IEC10 BW | Conductor de cobre, aislado en PVC Cubierta de cables redondos en PVC | Colocación fija, acoplable para lugares con protección mecánica y húmeda. Puede ponerse en el aire o subterráneos. | 70 |
| BLW | Conductor de Aluminio, cable aislado en PVC Cubierta de cables redondos en PVC | ||
| BWB | Conductor en cobre , aislado en PVC Cubierta de cables redondos en PVC | ||
| BLWB | Conductor de Aluminio, Cubierta de cables planos en PVC | ||
| 227IEC02RV 227IEC06RV | Conductor de cobre, PVC conector aislado flexible | Principalmente usado para lugares donde la flexibilidad es requerida para estilo ligero de electrónica, electrodomésticos de hogar, sistemas de energía e iluminación entre otros. | 70 |
| 227IECC42 RVB | Conductor de cobre, cables aislados planos flexible en PVC | ||
| RVS | Conductor de cobre, cables conductor aislados flexible de torsión en PVC | ||
| 227IEC52 RW 227IEC53 RW | Conductor de cobre, PVC Cubierta de conector aislado redondos flexibles en PVC (ligero y de tipo común) |
Datos completos del cable BV
| Área de la Sesión Nominal (mm2) | Número y diámetro del Conductor (mm) | Espesor nominal de aislamiento (mm) | Máx. Diámetro general (mm) | Resistencia del Conductor a 20 ℃ | Min. Resistencia de aislamiento a 70℃ (MΩ/km) | Peso (Kg/km) |
| 0.5 | 1/0.80 | 0.6 | 2.4 | 36 | 0.015 | 8.1 |
| 0.75 | 1./0.97 | 0.6 | 2.6 | 24.5 | 0.012 | 10.6 |
| 1 | 1/1.13 | 0.6 | 2.8 | 18.1 | 0.011 | 13.2 |
Table de datos completa tipo BV BLV Cable aislado en PVC
| Área de la Sesión Nominal (mm2) | Número y diámetro del Conductor (mm) | Espesor nominal de aislamiento (mm) | Máx. Diámetro general (mm) | Resistencia del Conductor a 20 ℃ | Min. Resistencia de aislamiento a 70℃ (MΩ/km) | Peso (Kg/km) | ||
| Cu | Al | Cu | Al | |||||
| 1.5 | 1/1.38 | 0.7 | 3.3 | 12.1 | – | 0.011 | 19.2 | – |
| 1.5 | 7/0.52 | 0.7 | 3.5 | 12.1 | – | 0.01 | 20.6 | – |
| 2.5 | 1/1.78 | 0.8 | 3.9 | 7.41 | 11.8 | 0.01 | 30.8 | 15 |
| 4 | 1/2.25 | 0.8 | 4.4 | 4.61 | 7.39 | 0.0085 | 45.5 | 21 |
| 6 | 1/2.76 | 0.8 | 4.9 | 3.08 | 4.91 | 0.007 | 65 | 29 |
| 10 | 7/1.35 | 1 | 7 | 1.83 | 3.08 | 0.0065 | 110 | 52 |
| 16 | 7/1.70 | 1 | 8 | 1.15 | 1.91 | 0.005 | 170 | 70 |
| 25 | 7/2.14 | 1.2 | 10 | 0.727 | 1.2 | 0.005 | 270 | 110 |
| 35 | 7/2.52 | 1.2 | 11.5 | 0.524 | 0.868 | 0.004 | 364 | 150 |
| 50 | 19/1.78 | 1.4 | 13 | 0.387 | 0.641 | 0.0045 | 500 | 200 |
| 70 | 19/2.14 | 1.4 | 15 | 0.268 | 0.443 | 0.0035 | 688 | 269 |
| 95 | 19/2.52 | 1.6 | 17.5 | 0.193 | 0.32 | 0.0035 | 953 | 360 |
| 120 | 37/2.03 | 1.6 | 19 | 0.153 | 0.253 | 0.0032 | 1168 | 449 |
| 150 | 37/2.25 | 1.8 | 21 | 0.124 | 0.206 | 0.0032 | 1466 | 551 |
| 185 | 37/2.52 | 2 | 32.5 | 0.099 | 0.164 | 0.0032 | 1808 | 668 |
Tipo BVR 450/750V Conductor de cobre, Cable aislado en PVC flexible
| Área de la Sesión Nominal (mm2) | Número y diámetro del Conductor (mm) | Espesor nominal de aislamiento (mm) | Máx. Diámetro general (mm) | Resistencia del Conductor a 20 ℃ | Min. Resistencia de aislamiento a 70℃ (MΩ/km) | Peso (Kg/km) |
| 2.5 | 9/0.41 | 0.8 | 4.2 | 7.41 | 0.011 | 33 |
| 4 | 19/0.52 | 0.8 | 4.8 | 4.61 | 0.009 | 48 |
| 6 | 19/0.64 | 0.8 | 5.6 | 3.08 | 0.0084 | 68 |
| 10 | 49/0.52 | 1 | 7.6 | 1.83 | 0.0072 | 115 |
| 16 | 49/0.64 | 1 | 8.8 | 1.15 | 0.0062 | 176 |
| 25 | 98/0.58 | 1.2 | 11 | 0.727 | 0.0058 | 272 |
| 35 | 133/0.58 | 1.2 | 12.5 | 0.524 | 0.0052 | 384 |
| 50 | 133/0.68 | 1.4 | 16.5 | 0.387 | 0.0051 | 510 |
| 70 | 189/0.68 | 1.4 | 16.5 | 0.268 | 0.0045 | 714 |
| 95 | 259/0.68 | 1.6 | 19.5 | 0.139 | 0.0035 | 965 |
| 120 | 259/0.76 | 1.8 | 22 | 0.153 | 0.0032 | 1210 |
| 150 | 259/0.85 | 1.8 | 25 | 0.124 | 0.0032 | 1510 |
