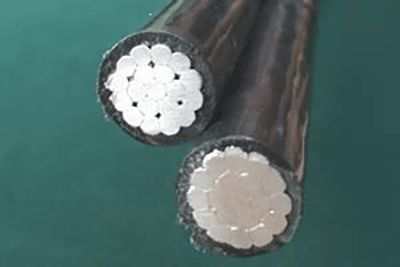

Cable duplex para líneas de transmisión- Conductor de aluminio

Se emplea sobre todo como cable aéreo en las líneas de transmisión de 120 V para la iluminación y alimentación temporal durante la construcción.

El conductor de aluminio se compone de alambres de aluminio 1350-H19 trenzados y compactados.

Aplicación
Especificaciones
Estándares
Parámetro

Aplicación

Se emplea sobre todo como cable aéreo en las líneas de transmisión de 120 V para la iluminación y alimentación temporal durante la construcción. El cable con aislamiento de polietileno puede conducir 600 V fase a fase y con una temperatura de hasta 75°C, y a 90°C con polietileno reticulado (XLPE).

Especificaciones

El cable duplex para líneas de transmisión equipara o excede las siguientes especificaciones

ASTM:

B-230: cable de aluminio 1350-H19 para aplicaciones eléctricas.
B-231: conductores de aluminio con trenzado de disposición concéntrica.
B-232: conductores de aluminio con trenzado de disposición concéntrica, conductores de aluminio con refuerzo de acero (ACSR).
B-399: conductores de aleación de aluminio 6201-T81 con trenzado de disposición concéntrica.
B-901: conductores de aluminio de trenzado compactado con cable de entrada única.

Este cable para líneas de transmisión iguala o excede las normas ANSI/ICEA S-76-474.

Estándares

El conductor de aluminio se compone de alambres de aluminio 1350-H19 trenzados y compactados. Su revestimiento es de polietileno o polietileno reticulado (XLPE).

Los mensajeros neutrales 6201, AAC o ACSR se trenzan concéntricamente.

Parámetro

Cable triplex para líneas de transmisión

Nombre código					Peso nominal （ kg/km ）			Corriente máxima
	Espesor de aislamiento (mm)	Diámetro nominal (mm)		Resistencia nominal (kg)	XLPE	Aluminio	Total	（ A ）
	Espesor de aislamiento (mm)	Desnudo	OD	Resistencia nominal (kg)	XLPE	Aluminio	Total	（ A ）
AAAC
Homarus	1.14	4.115	6.4	499	42	118	159	78
Minex	1.14	4.115	13.3	499	42	118	159	78
Cabera	1.14	4.65	6.9	499	48	118	165	78
Hippa	1.14	4.65	6.9	499	48	118	165	78
Artemia	1.14	5.182	7.5	499	52	162	214	103
Maria	1.14	5.89	8.2	499	60	188	247	103
Crab	1.14	5.89	8.2	499	60	162	222	103
Ludia	1.14	5.182	7.5	499	52	162	214	103
Prawn	1.14	5.182	7.5	798	52	188	240	103
Metalia	1.14	5.89	8.2	798	60	188	247	103
Bamacles	1.14	5.89	8.2	798	60	188	247	103
Solaster	1.14	7.42	9.7	798	76	258	333	136
Pagarus	1.52	7.42	10.5	798	100	258	357	136
Shrimp	1.14	7.42	9.7	1270	76	298	374	136
Lobster	1.52	7.42	10.5	1270	100	298	397	136
Encope	1.52	8.43	11.5	1270	115	347	461	158
Sanderab	1.52	9.35	12.4	1270	128	409	537	182
Echinus	1.52	9.47	12.5	1270	130	409	539	182
Gammarus	1.52	9.35	12.4	2023	128	473	601	182
Leda	1.52	9.47	12.5	2023	130	473	603	182
Crayfish	1.52	10.5	13.6	1270	146	487	631	210
Sipho	1.52	10.6	13.7	1270	147	487	634	210
Dungenese	1.52	10.5	13.6	2445	146	595	740	210
Cyclops	1.52	10.6	13.7	2445	147	595	743	210
Slug	1.52	11.8	14.8	2023	165	650	816	242
Fulgur	1.52	11.9	15	2023	168	650	819	242
Balanus	2.03	11.9	16	2023	216	650	868	242
Stonecrab	1.52	11.8	14.8	3080	165	752	917	242
Flustra	1.52	11.9	15	3080	168	752	920	242
Crisia	2.03	11.9	16	3080	216	752	969	242
Squid	1.52	13.3	16.3	2431	191	820	1011	279
Área	1.52	13.4	16.5	2431	192	820	1012	279
Bugula	2.03	13.4	17.5	2431	246	820	1066	279
Kingerab	1.52	13.3	16.3	3883	191	948	1137	279
Lepas	1.52	13.4	16.5	3883	192	948	1140	279
Cassi	2.03	13.4	17.5	3883	246	948	1194	279
ACSR
Paludina	1.14	4.115	6.401	540	42	112	170	79
Voluta	1.14	4.67	6.96	540	48	112	176	79
Bolma	1.52	4.67	7.722	540	64	112	194	79
Scallop	1.14	5.182	7.468	540	52	155	225	138
Stombus	1.14	5.89	8.179	540	60	155	232	138
Carnea	1.52	5.89	8.941	540	80	155	253	138
Whelk	1.14	5.182	7.468	844	52	177	258	138
Periwinkle	1.14	5.89	8.179	844	60	177	263	138
Calma	1.52	5.89	8.941	844	80	177	284	138
Cockle	1.14	5.89	8.179	844	60	247	335	183
Gebia	1.52	5.89	8.941	844	80	247	354	183
Conch	1.14	5.89	8.179	1293	60	281	384	183
Uca	1.52	5.89	8.941	1293	80	281	405	183
Vemeths	1.52	8.33	11.379	1610	113	354	522	210
Atya	1.52	8.33	11.379	1610	113	430	524	210
Janthina	1.52	8.33	11.379	1293	113	393	549	242
Ranella	1.52	9.47	12.522	1293	130	393	566	242
Neritina	1.52	9.35	12.395	1987	128	448	644	242
Cenia	1.52	9.47	12.522	1987	130	448	646	242
Cavolinia	1.52	10.5	13.564	1610	146	496	697	279
AAC
Halotis	1.14	4.115	6.4	255	42	110	152	78
Pike	0.76	4.67	6.2	255	31	112	143	78
Fusus	1.14	5.182	7.5	400	52	177	229	103
Oyster	1.14	5.89	8.2	400	76	177	237	103
Clam	1.14	7.42	9.7	612	100	281	359	136
Pyrula	1.52	8.33	11.4	744	113	356	467	158
Hyas	1.52	8.43	11.5	744	115	356	469	158
Murex	1.52	9.35	12.4	903	128	385	513	182
Purpura	1.52	9.47	12.5	903	130	385	515	182
Nasa	1.52	10.52	13.6	1139	146	566	710	210
Trophon	1.52	10.64	13.7	1139	147	566	713	210
Quahog	2.03	11.79	15.9	1379	214	713	926	242
Lone	2.03	11.94	16	1379	217	713	929	242
Melita	1.52	11.94	15	1501	168	713	881	242
Coquina	1.52	13.26	16.3	1737	191	899	1089	279
Tusk	2.03	13.26	17.3	1737	243	899	1141	279
Apus	2.03	13.41	17.5	1737	246	899	1144	279
Portunus	1.52	13.41	16.5	1823	194	899	1091	279
Chiton	2.03	14.88	18.9	2254	277	1133	1409	310
Nannynose	2.03	16.92	21	2790	321	1427	1749	330
