1 aplicación

El cable concéntrico se usa como entrada de servicio eléctrico desde la red de distribución de energía hasta el panel del medidor (especialmente donde se requiere para evitar pérdidas “negras” o robo de energía eléctrica), y como cable de alimentación desde el panel del medidor hasta el panel o distribución general panel, tal como se especifica en el Código Eléctrico Nacional.

Este tipo de conductor se puede utilizar en lugares secos y húmedos, directamente enterrados o al aire libre; su temperatura máxima de operación es de 90 ºC y su voltaje de servicio para todas las aplicaciones es de 600 V.

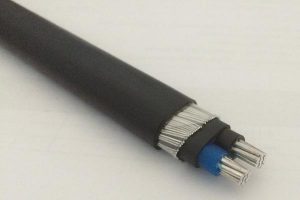

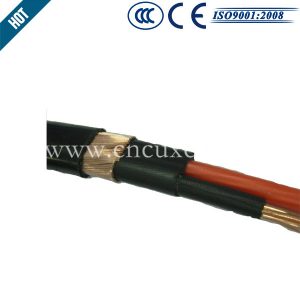

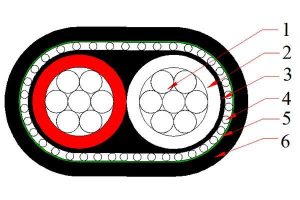

Construcción de cable concéntrico
1.conductor de aluminio sólido o trenzado

2. Aislamiento con XLPE o PE o PVC

3.Para cable de dos conductores, se aplica una malla helicoidal de cables de cobre sobre el conductor central,

4.Para cable de tres o cuatro conductores, conductor paralelo o conductor trenzado

5 relleno de PVC

6. Malla helicoidal de alambres de cobre

7 cinta de embalaje

8.Chaqueta de color negro de PE o PVC

3 estándar

El cable concéntrico con aislamiento XLPE / PE / PVC está diseñado como IEC, BS, ASTM y otros estándares o de acuerdo con los requisitos del cliente.

IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Especificación: 2*8 ;2*10;2*16;2*25;2*35 AWG12-AWG2

Estándar IEC
