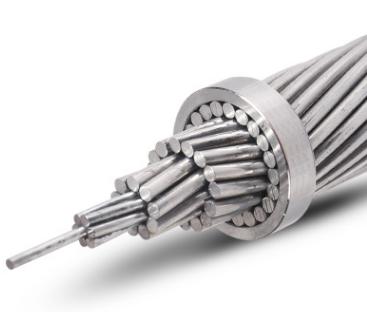

Conductor de aluminio BS 215 Parte 1
Chatear en líneaEste AAC / Conductor de aluminio es un tipo de producto hecho por medio de cables de aluminio trenzado. Es usado para la distribución de líneas con tramos de longitudes cortas y pequeña capacidad de carga del poste. El AAC / Conductor de aluminio, tiene un desempeño confiable para transmisión de altas tensiones y distribución de líneas. La cubierta dura es estándar para los alambres tensionados circulares con propósitos eléctricos, para ser usados como componentes de cables de aluminio tenso trenzado y Conductor de aluminio con refuerzo de acero.
Estándar
ASTM B 231, BS 215 Parte 1, IEC 61089, DIN 48201, CSA C 49, JIS C 3109, etc.
Specific Parameters
AAC / Conductor de aluminio trenzado BS 215, Parte 1
| Código nombre | Área | Trenzado | Diámetro total Aprox. | Peso | Carga de rotura Nominal | D.C. Resistencia a 20℃ | Largo estándar | |
| Nominal | Actual | |||||||
| mm2 | mm2 | mm | mm | kg/km | kN | ohm/km | m±5% | |
| MOSCA | 22 | 23.33 | 7/2.06 | 6.2 | 64 | 3.99 | 1.227 | 2500 |
| AFIS | 25 | 26.4 | 3/3.35 | 7.2 | 73 | 4.11 | 1.081 | 2000 |
| ZANCUDO | 25 | 26.8 | 7/2.21 | 6.6 | 73 | 4.59 | 1.066 | 2000 |
| GORGOJO | 30 | 31.6 | 3/3.66 | 7.9 | 86 | 4.86 | 0.9082 | 3000 |
| MOSQUITO | 35 | 37 | 7/2.59 | 7.8 | 101 | 6.03 | 0.7762 | 2000 |
| MARIQUITA | 40 | 42.8 | 7/2.79 | 8.4 | 117 | 6.87 | 0.6689 | 2000 |
| HORMIGA | 50 | 52.83 | 7/3.10 | 9.3 | 145 | 8.28 | 0.5419 | 2000 |
| LADINO | 60 | 63.55 | 7/3.40 | 10.2 | 174 | 9.9 | 0.4505 | 2000 |
| MOSCARDA | 70 | 73.7 | 7/3.66 | 11 | 202 | 11.34 | 0.3881 | 3000 |
| dermápteros | 75 | 78.5 | 7/3.78 | 11.4 | 245 | 11.94 | 0.3644 | 3000 |
| SANTAMONTES | 80 | 84.1 | 7/3.91 | 11.7 | 230 | 12.78 | 0.3406 | 3000 |
| CLEGG | 90 | 95.6 | 7/4.17 | 12.5 | 262 | 14.53 | 0.2995 | 2500 |
| AVISPA | 100 | 106 | 7/4.39 | 13.2 | 290 | 16 | 0.2702 | 2000 |
| ESCARABAJO | 100 | 106.6 | 19/2.67 | 13.4 | 293 | 17.42 | 0.2704 | 2000 |
| ABEJA | 125 | 132 | 7/4.90 | 14.7 | 361 | 19.94 | 0.2169 | 2000 |
| GRILLO | 150 | 157.9 | 7/5.36 | 16.1 | 432 | 23.85 | 0.1813 | 1500 |
| AVISPÓN | 150 | 157.6 | 19/3.25 | 16.3 | 434 | 27.7 | 0.1825 | 3000 |
| ORUGA | 175 | 186 | 19/3.53 | 17.7 | 512 | 28.63 | 0.1547 | 2500 |
| CHAFER | 200 | 213.2 | 19/3.78 | 18.9 | 587 | 32.4 | 0.1349 | 2500 |
| ARAÑA | 225 | 236.9 | 19/3.99 | 20 | 652 | 36.01 | 0.1211 | 2000 |
| CUCURACHA | 250 | 265.7 | 19/4.22 | 21.1 | 731 | 40.4 | 0.1083 | 2000 |
| MARIPOSA | 300 | 322.7 | 19/4.65 | 23.3 | 888 | 48.7 | 0.08916 | 1500 |
| POLILLA | 350 | 373.2 | 19/5.00 | 25 | 1027 | 56.37 | 0.07711 | 1500 |
| ZÁNGANO | 350 | 373.3 | 37/3.58 | 25.1 | 1029 | 57.45 | 0.07741 | 3500 |
| CIGARRA | 400 | 428.5 | 19/5.36 | 26.8 | 1179 | 64.73 | 0.0671 | 1500 |
| CIEMPIÉS | 400 | 415.2 | 37/3.78 | 26.5 | 1145 | 63.1 | 0.06944 | 3000 |
| MAYBUG | 450 | 486.9 | 37/4.09 | 28.6 | 1342 | 74.01 | 0.05931 | 2500 |
| ESCORPION | 500 | 529.5 | 37/4.27 | 29.9 | 1460 | 79.98 | 0.05441 | 2500 |
| CIGARRA | 600 | 628.6 | 37/4.65 | 32.6 | 1733 | 94.95 | 0.04588 | 2000 |
| TARANTULA | 750 | 794.8 | 37/5.23 | 36.6 | 2191 | 120.1 | 0.03627 | 1500 |
Construcción
AAC es un trenzado de conducción concéntrica de aleación de aluminio 1350-H19 cables disponibles de una sola capa y con construcción de múltiples capas.
Empaque
el empaque del AAC / Conductor de aluminio esta hecho de tambor de madera, tambor de madera y acero, tambor de acero y bobina.
